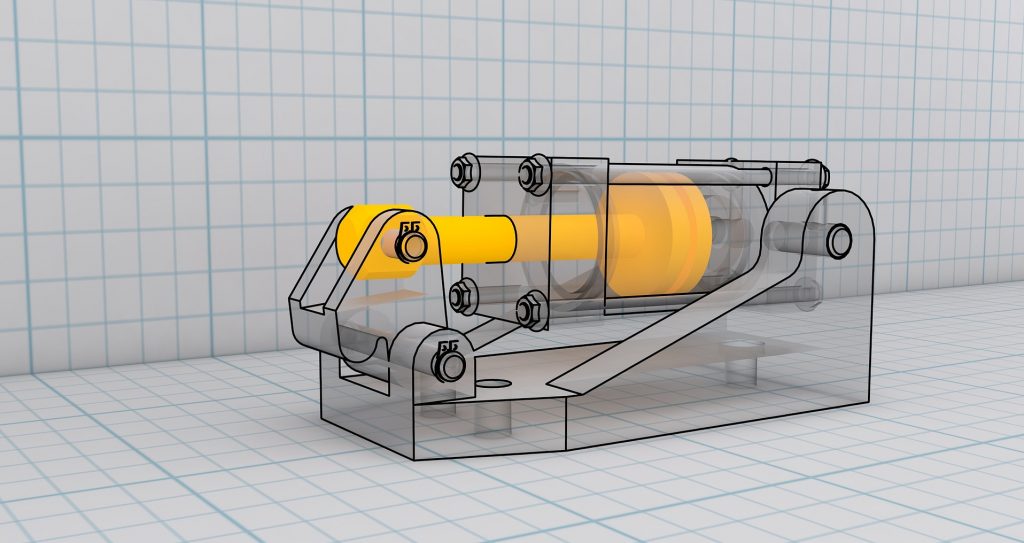

SOLIDWORKS 2020 bietet Hunderte von neuen Funktionen, die Ihnen helfen, Ihre Produkte schneller denn je zu entwickeln. In dem folgenden Beitrag möchten wir Ihnen die neuen Top-Features von SOLIDWORKS 2020 etwas näher bringen.
Große Montagezeichnungen für schnelleres Arbeiten.
Mit dem neuen Drawing Detailing Modus können Sie Zeichnungen in Sekundenschnelle öffnen und gleichzeitig die Möglichkeit zum Hinzufügen und Bearbeitungen von Anmerkungen beibehalten. Der Detailing Modus eignet sich perfekt, um Zeichnungen schnell für kleinere Änderungen oder Entwurfsrezensionen zu öffnen. Einzelne Blätter werden im Handumdrehen geladen und die Zeichnung kann auch gedruckt werden. Einige Bearbeitungsfunktionen stehen ebenfalls zur Verfügung, wie z.B. das Ändern von Anmerkungen oder Bemaßungen.
Außerdem verbessert die neue Grafikbeschleunigung für Zeichnungen die Bildraten beim Verschieben und Zoomen in Zeichnungen mit hardwarebeschleunigtem Rendering.
Schnellere Montagekonstruktion.
Mit dem aktualisierten Kuvert-Publisher in SOLIDWORKS 2020 sind Kuverts nicht mehr auf Komponenten in derselben Baugruppe beschränkt. Jetzt können Sie einfach die Komponenten auswählen, die Sie für die Referenz und eine Zielbaugruppe benötigen.
Der große Design Review Modus ermöglicht es Ihnen nun, Verknüpfungen zur Referenzgeometrie von Komponenten zu erstellen, lineare und kreisförmige Komponentenmuster zu erstellen und zu bearbeiten, muster- und skizzengetriebene Komponentenmuster zu bearbeiten. Während Sie eine Baugruppe im Large Design Review Modus bearbeiten, können Sie mit Tastenkombinationen Komponenten kopieren und einfügen, Komponenten ein- oder ausblenden und auf Komponenten zoomen.
Flexible Komponenten.
Mit Make Part Flexible können Sie das gleiche Teil unter verschiedenen Bedingungen in derselben Baugruppe anzeigen. Zeigen Sie z.B. eine zusammengedrückte und eine in voller Länge in derselben Baugruppe. Sie können ein Teil flexibel gestalten, ohne eindeutige Komfigurationen oder separate Teiledateien zu erstellen. Dies optimiert Ihr Datenmanagement und die Effizienz bei der Umsetzung von Teilen. Ob lebende Scharniere, Faltenbälge, Federn, Kabel und mehr, verwenden Sie Make Part Flexible mit SOLIDWORKS 2020, um die Visualisierung und Validierung Ihrer nächsten Baugruppe zu verbessern.
Schnelleres Skizzieren.
Mit den neuen Silhouette-Elementen können Sie mehrere Skizzenelemente erstellen, indem Sie die Umrisse der Bauteilkörper auf eine paralelle Skizzierebene projizieren.
Torsion Continuity Relation hilft Ihnen, die G3-Krümmung zwischen den skizzierten Kurven zu erreichen und ermöglicht so einen nahtlosen Übergang.
Fehler zu machen ist Teil des Konstruktionsprozesses, aber eine zu großzügige Verwendung des Rückgängig-Buttons kann zu Arbeitsausfällen führen. SOLIDWORKS 2020 verbessert die Redo-Funktion erheblich, so dass selbst wenn Sie versehentlich aus einer Skizze heraus rückgängig gemacht werden, Ihre Änderungen nicht verloren gehen.
Schnellere Berechnungen und verbesserte Genauigkeit für die Simulation.
Geschwindigkeit und Genauigkeit der SOLIDWORKS-Simulation wurden durch die Kombination linearer und quadratischer Elemente in derselben Simulationsstudie verbessert.
Stift- und Schrauben-Konnektoren können die an Stift- und Schraubenkonnektoren befestigten Flächen verformen.
Beam-Modelle können nun Temperaturen importieren, um eine Spannungsanalyse durchzuführen, nachdem eine thermische Analyse an einem Modell mit Trägern durchgeführt wurde.
Verbessertes Design-Erlebnis.
Die Überprüfung, ob Ihr Teil oder Ihre Baugruppe in den 3D-Druckbereich passt, ist der erste Schritt zum erfolgreichen 3D-Drucken. SOLIDWORKS 2020 enthält eine umfassende Liste von 3D-Druckern mit aktuellen Kuvertinformationen. Mit SOLIDWORKS 2020 können Sie nun Slices auf Basis einer präzisen 3D-Geometrie erzeugen, anstatt sie zunächst in ein mosaikartiges Geometrieformat wie STL exportieren zu müssen.
Diese Informationen können im 3MF-Format gespeichert werden, einem Open-Source-Format auf XML-Basis, das speziell für die moderne additive Fertigung entwickelt wurde. Es speichert nicht nur die geometrischen 3D-Daten, sondern auch Material, Farbe, Texturen, 2D Slice Daten und mehr.
Wenn Sie keine eigenen Fertigungsressourcen zur Verfügung haben, probieren Sie den 3DEXPERIENCE Marktplace aus, wo Sie auf Knopfdruck Angebote von Hunderten von qualifizierten Dienstleistern und mehreren verschiedenen Fertigungsprozessen erhalten können. Sie laden einfach Ihr Design hoch, optimieren es live, wählen Ihren Hersteller und erhalten Ihre individuellen Teile.
Mit all diesen neuen Verbesserungen im 3D-Druck macht es SOLIDWORKS 2020 noch einfacher, vom Design über den Prototyp bis zur Fertigung zu gehen.
Erweiterte Interoperabilität mit 3D Interconnect.
SOLIDWORKS 2020 vereinfacht den Interconnect-Workflow mit nativen und neutralen CAD-Dateien, indem es Ihnen nun ermöglicht, nicht-native exportierte Dateien aus dem Windows Explorer per Drag & Drop in Ihre Baugruppen zu ziehen, wie jede andere SOLIDWORKS-Komponente.
Zusätzlich unterstützt 3D Interconnect in SOLIDWORKS 2020 neue Formate, darunter 3D DWG und DXF sowie IFC, so dass Sie direkt mit mehr Dateien arbeiten können, ohne übersetzen zu müssen.
Mehr Flexibilität bei der Gestaltung der Oberfläche.
SOLIDWORJS war schon immer ein leistungsfähiges Werkzeug, um mit importierten Oberflächendaten zu arbeiten und bestehende Geometrien zu verschieben. Manchmal können nicht alle gewünschten Oberflächen nach Bedarf versetzt werden. SOLIDWORKS 2020 stellt eine neue Funktionalität vor, die Ihnen zeigt, welche Oberflächen nicht versetzt werden können. Jede Oberfläche kann leicht identifiziert werden und Sie haben die Wahl, den Versatz zu ändern oder einfach die fehlherhaften Oberflächen zu entfernen.
SOLIDWORKS 2020 stellt eine neue Option vor, um Oberflächen in beide Richtungen gleichmäßig zu verdicken. SOLIDWORKS 2020 macht die komplexe Oberflächenmodellierung einfach und unkompliziert wie nie zuvor.
Direkte Meshbearbeitung.
Die Notwendigkeit, Mesh-Geometrien wie STL-Dateien direkt zu bearbeiten, wird immer häufiger. SOLIDWORKS 2020 erweitert seine bereits umfangreichen Funktionen zur Meshbearbeitung weiter. Das Verrunden von Kanten ist nun im gleichen Workflow wie bei einer nativen SOLIDWORKS-Datei möglich. Sie können die Verrundung sogar in eine Fase ändern und umgekehrt.
Es ist nicht ungewöhnlich, dass STL-Dateien beschädigt werden. Sie können diese Löcher nun löschen, indem Sie mit der rechten Maustaste klicken und Loch löschen aus dem Kontextmenü wählen oder indem Sie einfach die Kante auswählen und auf Löschen klicken. SOLIDWORKS 2019 führte Delete Face ein. SOLIDWORKS 2020 erweitert diese Möglichkeit, Delete und Fill zu unterstützen, was das Entfernen dieser Features auf dem Bauteil zu einem trivialen Vorgang macht.
Vernetztes Design-zu-Fertigungsökosystem in der Cloud.
Verbinden Sie SOLIDWORKS 2020 einfach mit den wichtigsten Tools über die Cloud-basierte 3DEXPERIENCE-Plattform. Data Sharing und Collaboration erleichtert den Austausch von Modellen zwischen SOLIDWORKS und 3D-EXPERIENCE-Tools. Arbeiten Sie in Echtzeit von überall und auf jedem Gerät zusammen.
Erweiterte Workflows ermöglichen es Ihnen, Ihr Design-Ecosystem auf einfache Weise um neue Funktionen wie subdivisionale Modellierung, konzeptionelles Design, Product Lifecycle und Projektmanagement in der Cloud zu erweitern.
Wir hoffen, dass wir Ihnen einen ersten gelungenen Überblick über die wichtigsten neuen Features von SOLIDWORKS 2020 bieten konnten. Wenn Sie noch Anregungen oder Fragen haben sollten, hinterlassen Sie uns unten einen Kommentar.
